国外钻井液气体同位素录井现状

当前气样的同位素分析，是现场采样后送至实验室分析。这种分析方式的时间花费和成本花费是非常高的，失去了对油田开发中地质及地球化学分析的现场指导意义。并且当前的现场设备一般只进行C1的同位素分析，因此当前的同位素录井的应用是有局限性的。

解决方案

CSS公司为此开发了先进实时同位素分析仪器Isologger™。能在6分钟内测量CH4、C2H6、C3H8同位素值（包括CO2）。在设计完井时，Isologger™可以提供给用户一个更加连续、详细的同位素分析数据（相对于实验室分析），并进一步提高了数据的时效和准确性。

此外，测量过程不影响钻井作业，无需停钻，操作简单，经济有效。

关于isologger 现场同位素分析仪

    Isologger™ 现场同位素分析仪拥有独特的稳定同位素比率质谱（IRMS）系统，由英国CSS公司（Compact Science Systems，以下简称“CSS”公司）制造用以满足录井工作中的特别需求。录井行业自此在同位素分析上多了一个野外现场分析的选项。

    Isologger™是钻井液气体同位素分析（MGIL™，是“Mud Gas Isotope Logging”的简称）中的一个概念产品。它是全球首台能够提供全方位钻井现场实时分析的稳定同位素比质谱仪(IRMS)。同时同位素比质谱仪(IRMS)的数据结果精确且可信度高，由此所带来的时间效益和经济效益是不可估量的。

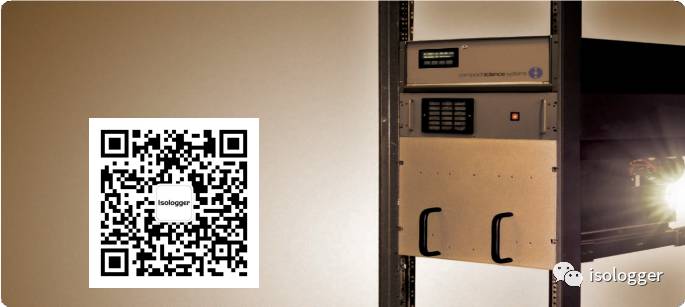

• Ø Isologger™ （图1）设计坚固耐用，简介紧凑，由19英寸的铁架承装。

•  Isologger™包括气相色谱（GC）、燃烧炉和稳定同位素比率质谱仪（IRMS）。

• Ø 通过将录井采集到的气体（CH4、C2H6、C3H8）转换成二氧化碳来确定13C的百分比。

• Ø 地面系统校准系统确保了气体检测的准确性，并能够纠正系统误差。

• Ø 数据可生成WITS格式，并且能够按照时间顺序导入到录井数据库中。

钻井液气体同位素分析（MGIL™）可以用来了解储层的潜力和烃类气体的来源。如:

• Ø 生物成因或热解成因

• Ø 储层/油气成熟度

• Ø 储层连通性与封闭效率

• Ø 游离气相测定

Isologger™能够以较低成本提供一个宝贵的地球化学数据，其最大的优点是可以进行C1以上的碳同位素实时测量。

关于 英国Compact Science Systems公司

总部在英国，Compact Science Systems公司（以下简称CSS）是目前全球唯一一家向世界范围提供可应用于钻井现场的钻井液气体同位素质谱分析仪的公司；也是首家提出稳定同位素比率质谱仪（SIRMS）的公司。

CSS公司参与研究了2003年欧洲航天局的火星快车研究计划，主持设计了该火星车中SIRMS设备的功能紧凑性、灵敏度和鲁棒性的研究，Isologger™ 与 Isologger™ Lab 也是基于以上研究开发出来的。

Dennis Leigh, 英国CSS公司总裁兼首席科学家，曾 研制了搭载于“猎犬2”号火星登陆器的稳定同位素比率质谱仪。
